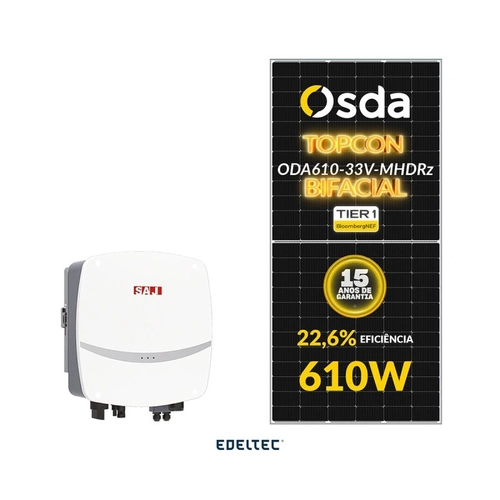

Gerador Edeltec Solar Saj 10,37 Kwp Mon. 220v Fibrometal (7,5k/610w Bifacial)
Código: E451744C
Estoque: Matriz
Gerador Edeltec Solar Saj 10,37 Kwp Mon. 220v Fibrometal (7,5k/610w Bifacial)
R$ 17.056,50 à vista no boleto
Descrição
GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
OSDA 610W ODA610-33V-MHDRZ
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 610 W
Tensão no ponto máximo de potência (Vmp): 40,46V
Corrente no ponto máximo de potência (Imp): 15,08 A
Tensão em Circuito Aberto (Voc): 48,68 V +- 3%
Corrente de Curto Circuito (Isc): 15,96 A +- 3%
Eficiência: 22,6 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 35 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e Temperatura de célula de 25°C.
Ganho Bifacial (BNPI)
Potência máxima do modulo (Pmax): 676 W
Tensão no ponto máximo de potência (Vmp): 40,46V
Corrente no ponto máximo de potência (Imp): 16,71 A
Tensão em Circuito Aberto (Voc): 48,68 V +- 3%
Corrente de Curto Circuito (Isc): 17,67 A +- 3%
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.290 % / °C
Coeficiente de temperatura (Voc): -0.250 % / °C
Coeficiente de temperatura (Isc): +0.041 % / °C
DADOS MECÂNICOS
Tipo da célula:182*105 (N TYPE Bifacial Mono)
Arranjo de células 132 (12*11)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseira Vidro vitrificado 2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 32,40 Kg
Dimensão: 2384*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs
Dados Técnicos do Inversor
SAJ - R5-7,5K-S2-15
Entrada (Input - DC)
Potência DC máxima 14000 W
Tensão máxima de entrada CC 600 V
Faixa de tensão MPPT 90 V a 550 V
Tensão nominal de entrada 360 V
Tensão de entrada mínima 100 V
Corrente de entrada máxima 30 / 15A
Corrente máxima de curto circuito 36/18 A
Número de MPPT 2
Número de STRING por MPPT 2/1
Interruptor DC Integrado
Saída (Output - AC)
Potência nominal de saída 7500 W
Potência Max. Aparente 7700 VA
Corrente máxima de saída 34,1 A
Tensão de entrada L+N+PE, 220,230,240/180~280
Frequência 50Hz, 60Hz / +- 5Hz
Fator de potência > 0.8 adiantado ~ 0.8 atrasado
Distorção Harmônica (TDHI) na potência nominal < 3%
Eficiência
Máxima Eficiência 98,3%
Eficiência MPPT > 99.9%
Proteção
Proteção interna contra sobre tensão: Integrado
Detecção de resistência de isolamento DC: Integrado
Monitoramento de rede: Integrado
Monitoramento GFCI: Integrado
Monitoramento DCI: Integrado
Proteção de corrente de curto-circuito AC: Integrado
Detecção de Aterramento AC: Integrado
Proteção contra surtos DC: Integrado
Proteção contra surtos CA: Integrado
Proteção anti-ilhamento: Integrado
Proteção AFCI: Integrado
Interface
Conexão CC: MC4/D4 (Opcional)
Conexão AC: Conector de plug-in
Display: LED+APP
Porta de Comunicação: RS232(USB)+RS485(RJ45)+DRM
Comunicação: Wi-Fi/Ethernet/4G (Opcional)
Parâmetros Gerais
Topologia: Não isolado
Consumo noturno [W]: <1
Faixa de temperatura operacional: -40º a +60º (45º a 60º com redução)
Método de resfriamento: Convecção natural
Umidade ambiente: 0-100% sem condensação
Altitude: 4000m (>3000m Redução de Potência)
Ruído [dBA] <25
Proteção de entrada: IP65
Montagem: Montagem na parede
Dimensões [A*L*P] [mm]: 429*418*177
Peso [kg]: 18
Garantia [Ano]: 10
Padrão aplicável: EN 62109-1/2, EN 61000-6-1/2/3/4, EN 50438, EN 50549, C10/11, IEC 62116, IEC 61727,RD 1699, RD 413, UNE 206006, UNE 206007, NTS, CEI 0-16, CEI O-021,AS 4777.2, NBR 16149, NBR 16150 VDE-AR-N 4105, VDE 0126-1-1
Registro Inmetro 003275/2025
Dados Técnicos do Modulo
OSDA 610W ODA610-33V-MHDRZ
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 610 W
Tensão no ponto máximo de potência (Vmp): 40,46V
Corrente no ponto máximo de potência (Imp): 15,08 A
Tensão em Circuito Aberto (Voc): 48,68 V +- 3%
Corrente de Curto Circuito (Isc): 15,96 A +- 3%
Eficiência: 22,6 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 35 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e Temperatura de célula de 25°C.
Ganho Bifacial (BNPI)
Potência máxima do modulo (Pmax): 676 W
Tensão no ponto máximo de potência (Vmp): 40,46V
Corrente no ponto máximo de potência (Imp): 16,71 A
Tensão em Circuito Aberto (Voc): 48,68 V +- 3%
Corrente de Curto Circuito (Isc): 17,67 A +- 3%
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.290 % / °C
Coeficiente de temperatura (Voc): -0.250 % / °C
Coeficiente de temperatura (Isc): +0.041 % / °C
DADOS MECÂNICOS
Tipo da célula:182*105 (N TYPE Bifacial Mono)
Arranjo de células 132 (12*11)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseira Vidro vitrificado 2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 32,40 Kg
Dimensão: 2384*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs
Dados Técnicos do Inversor
SAJ - R5-7,5K-S2-15
Entrada (Input - DC)
Potência DC máxima 14000 W
Tensão máxima de entrada CC 600 V
Faixa de tensão MPPT 90 V a 550 V
Tensão nominal de entrada 360 V
Tensão de entrada mínima 100 V
Corrente de entrada máxima 30 / 15A
Corrente máxima de curto circuito 36/18 A
Número de MPPT 2
Número de STRING por MPPT 2/1
Interruptor DC Integrado
Saída (Output - AC)
Potência nominal de saída 7500 W
Potência Max. Aparente 7700 VA
Corrente máxima de saída 34,1 A
Tensão de entrada L+N+PE, 220,230,240/180~280
Frequência 50Hz, 60Hz / +- 5Hz
Fator de potência > 0.8 adiantado ~ 0.8 atrasado
Distorção Harmônica (TDHI) na potência nominal < 3%
Eficiência
Máxima Eficiência 98,3%
Eficiência MPPT > 99.9%
Proteção
Proteção interna contra sobre tensão: Integrado
Detecção de resistência de isolamento DC: Integrado
Monitoramento de rede: Integrado
Monitoramento GFCI: Integrado
Monitoramento DCI: Integrado
Proteção de corrente de curto-circuito AC: Integrado
Detecção de Aterramento AC: Integrado
Proteção contra surtos DC: Integrado
Proteção contra surtos CA: Integrado
Proteção anti-ilhamento: Integrado
Proteção AFCI: Integrado
Interface
Conexão CC: MC4/D4 (Opcional)
Conexão AC: Conector de plug-in
Display: LED+APP
Porta de Comunicação: RS232(USB)+RS485(RJ45)+DRM
Comunicação: Wi-Fi/Ethernet/4G (Opcional)
Parâmetros Gerais
Topologia: Não isolado
Consumo noturno [W]: <1
Faixa de temperatura operacional: -40º a +60º (45º a 60º com redução)
Método de resfriamento: Convecção natural
Umidade ambiente: 0-100% sem condensação
Altitude: 4000m (>3000m Redução de Potência)
Ruído [dBA] <25
Proteção de entrada: IP65
Montagem: Montagem na parede
Dimensões [A*L*P] [mm]: 429*418*177
Peso [kg]: 18
Garantia [Ano]: 10
Padrão aplicável: EN 62109-1/2, EN 61000-6-1/2/3/4, EN 50438, EN 50549, C10/11, IEC 62116, IEC 61727,RD 1699, RD 413, UNE 206006, UNE 206007, NTS, CEI 0-16, CEI O-021,AS 4777.2, NBR 16149, NBR 16150 VDE-AR-N 4105, VDE 0126-1-1
Registro Inmetro 003275/2025
| Sku | Quantidade | Descrição |
|---|---|---|
| 1288 | 1 | ESTRUTURA P/ 2 MOD. SKS FIBROMETAL AUTOBROCANTE (S/ PERFIL) |
| 1292 | 4 | ESTRUTURA P/ 4 MOD. SKS FIBROMETAL AUTOBROCANTE (S/ PERFIL) |
| 24381 | 6 | CONECTOR SC6 MACHO/FEMEA 1500V PROAUTO |
| 24775 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 50MTS |
| 24780 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 50MTS |
| 195082 | 1 | INVERSOR 220V SAJ 2MPPT MONOFASICO 7,5KW R5-7.5K-S2-15 WIFI NEW AFCI |
| 286853 | 18 | PERFIL DE ALUMINIO SKS 2,40M |
| 344500 | 17 | MODULO SOLAR OSDA 610W ODA610-33V-MHDRZ 132 CELLS TOPCON BIFACIAL - 740 UN/CNTR |
