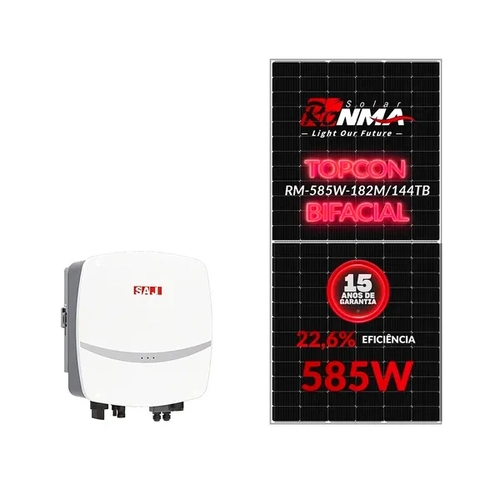

GERADOR SOLAR – SAJ 2,93 KWP 220V S/ESTRUTURA – SAJ
GERADOR SOLAR – SAJ 2,93 KWP 220V S/ESTRUTURA – SAJ
R$ 6.986,59 à vista no boleto
Descrição
ESPECIFICAÇÕES
Dados Técnicos do Modulo
RONMA 585W RM-585W-182M/144TB 144 CELLS MONO TOPCON BIFACIAL
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 585 W
Tensão no ponto máximo de potência (Vmp): 43,27 V
Corrente no ponto máximo de potência (Imp): 13,52 A
Tensão em Circuito Aberto (Voc): 51,50 V
Corrente de Curto Circuito (Isc): 14,36 A
Eficiência: 22,6 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 30 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e temperatura de célula de 25°C.
GANHO BIFACIAL
5% - P(Max) 599 W / Eficiência STC 23,17 %
15% - P(Max) 656 W / Eficiência STC 25,37 %
25% - P(Max) 713 W / Eficiência STC 27,58 %
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.29 % / °C
Coeficiente de temperatura (Voc): -0.25 % / °C
Coeficiente de temperatura (Isc): 0.045 % / °C
DADOS MECÂNICOS
Arranjo de células 182x91mm
Número de células: 144pcs(24x6)
Vidro temperado revestido de 2mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 1300 mm
Conector: MC4 Compatível
Peso bruto por modulo: 32 kg
Dimensão: 2278 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades
Dados Técnicos do Inversor
SAJ - R5-3K-S1-15
Entrada (Input - DC)
Potência DC máxima 5800 W
Tensão máxima de entrada CC 500 V
Faixa de tensão MPPT 50 V a 450 V
Tensão nominal de entrada 360 V
Tensão de entrada mínima 50 V
Corrente de entrada máxima 15 A
Corrente máxima de curto circuito 18 A
Número de MPPT 1
Número de STRING por MPPT1
Interruptor DC Integrado
Saída (Output - AC)
Potência nominal de saída 3000 W
Potencia Max. Aparente 3300 VA
Corrente máxima de saída 15 A
Tensão de entrada 220V, 230V, 240V / 180V - 280V
Frequência 50Hz, 60Hz / +- 5Hz
Fator de potência > 0.8 adiantado ~ 0.8 atrasado
Distorção Harmônica (TDHI) na potência nominal < 3%
Eficiência
Máxima Eficiência 97.8%
Eficiência MPPT > 99.9%
Proteção
Proteção interna contra sobre tensão: Integrado
Detecção de resistência de isolamento DC: Integrado
Monitoramento de rede: Integrado
Monitoramento GFCI: Integrado
Monitoramento DCI: Integrado
Proteção de corrente de curto-circuito AC: Integrado
Detecção de Aterramento AC: Integrado
Proteção contra surtos DC: Integrado
Proteção contra surtos CA: Integrado
Proteção anti-ilhamento: Integrado
Proteção AFCI: Opcional
Interface
Conexão CC: MC4/D4 (Opcional)
Conexão AC: Conector de plug-in
Display: LED+APP
Porta de Comunicação: RS232(USB)+RS485(RJ45)+DRM
Comunicação: Wi-Fi/Ethernet/4G (Opcional)
Parâmetros Gerais
Topologia: Não isolado
Consumo noturno [W]: <1
Faixa de temperatura operacional: -40¿ a +60¿ (45¿ a 60¿ com redução)
Método de resfriamento: Convecção natural
Umidade ambiente: 0-100% sem condensação
Altitude: 4000m (>3000m Redução de Potência)
Ruído [dBA] <25
Proteção de entrada: IP65
Montagem: Montagem na parede
Dimensões [A*L*P] [mm]: 302*289*142
Peso [kg]: 7.5
Padrão aplicável: EN 62109-1/2, EN 61000-6-1/2/3/4, EN 50438, EN 50549, C10/11, IEC 62116, IEC 61727,RD 1699, RD 413, UNE 206006, UNE 206007, NTS, CEI 0-16, CEI O-021,AS 4777.2, NBR 16149, NBR 16150 VDE-AR-N 4105, VDE 0126-1-1
| COMPONENTE | QUANTIDADE | DESCRIÇÃO |
|---|---|---|
| Inversor 220 V SAJ 1MPPT monofásico 3 kW R5-3K-S1-15 Wi-Fi New AFCI | 1 | SKU 1192 |
| Conector SC6 macho/fêmea 1500 V PROAUTO | 2 | SKU 24381 |
| Cabo EDELTEC Solar PV 1.8 kVCC 6 mm preto NBR 16612 - bobina 25 m | 1 | SKU 24774 |
| Cabo EDELTEC Solar PV 1.8 kVCC 6 mm vermelho NBR 16612 - bobina 25 m | 1 | SKU 24779 |
| Módulo Solar RONMA 585 W RM-585W-182M/144TB 144 células Mono TopCon Bifacial | 5 | SKU 398547 - 720 un/container |
