GERADOR SOLAR – SOLPLANET 3,50 KWP 220V METÁLICO – SOLPLANET
GERADOR SOLAR – SOLPLANET 3,50 KWP 220V METÁLICO – SOLPLANET
R$ 7.877,33 à vista no boleto
Descrição
ESPECIFICAÇÕES
POTÊNCIA TOTAL INSTALADA

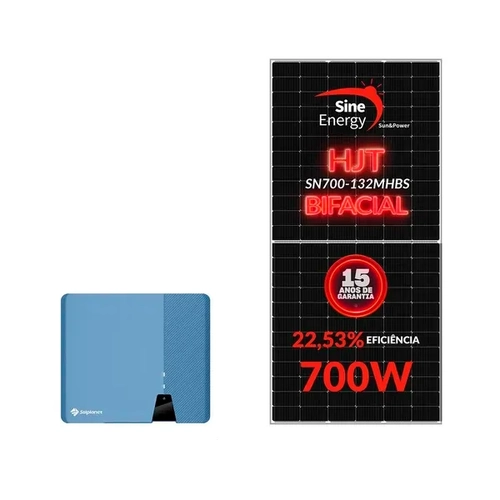

O sistema possui potência total instalada de 3,5 kWp, composto por 5 módulos SINE ENERGY 700 W SN-700-144MHBS HJT Bifacial e 1 inversor monofásico 220 V SOLPLANET ASW3000-S-G2 com 1 MPPT.
MÓDULOS FOTOVOLTAICOS
Cada módulo possui potência máxima de 700 W, tensão no ponto máximo de potência (Vmp) de 42,59 V, corrente no ponto máximo de potência (Imp) de 16,43 A, tensão em circuito aberto (Voc) de 53,52 V e corrente de curto-circuito (Isc) de 18,29 A. Eficiência STC de 22,53 %. Tensão máxima do sistema: 1500 V DC. Fusível máximo série: 30 A.
GANHO BIFACIAL
O módulo apresenta ganho bifacial estimado: Pmax 766 W, Vmp 43,70 V, Imp 17,54 A, Voc 53,52 V, Isc 20,29 A.
CARACTERÍSTICAS DE TEMPERATURA
Coeficiente de temperatura de Pmax: -0,24 %/°C; de Voc: -0,22 %/°C; de Isc: 0,04 %/°C.
DADOS MECÂNICOS DO MÓDULO
Tipo da célula: Monocristalina HJT
Arranjo de células: 210 × 210 mm, 132 células (22 × 6)
Vidro duplo temperado 2 mm, quadro em alumínio anodizado
Caixa de junção: IP68
Cabo: 4 mm², 40 cm
Conector: MC4 compatível
Peso: 38 kg
Dimensões: 2384 × 1303 × 33 mm
Quantidade por pallet: 33 módulos
Quantidade por container 40HQ: 594 módulos
INVERSOR SOLPLANET ASW3000-S-G2
Entrada DC: faixa de potência recomendada 450–700 W por módulo, tensão operacional 100–560 V, tensão máxima de entrada 600 V, faixa MPPT 60–560 V, corrente máxima 16 A, corrente máxima de curto-circuito 24 A.
Saída AC: potência nominal 3 kW, potência máxima 3,3 kW (3,3 kVA), tensão nominal 220 V, corrente máxima 15 A, frequência 60 Hz, fator de potência ajustável 0,8 capacitivo a 0,8 indutivo, THDi <3 %.
Eficiência: máxima 97,8 %, eficiência europeia 97,5 %.
Proteções: polaridade reversa CC, sobrecorrente AC, curto-circuito AC, sobretensão, monitoramento anti-ilhamento, detecção de falha de aterramento, proteção contra surtos DC/AC.
Dimensões: 368 × 325 × 145 mm
Peso: 9,5 kg
Grau de proteção: IP66
Resfriamento: convecção natural
Topologia: sem transformador
Comunicação: LED + Wi-Fi / 4G / RS485 (opcional)
APLICAÇÃO E INSTALAÇÃO
Sistema indicado para residências e pequenos comércios que buscam energia solar on-grid 220 V, com monitoramento avançado e instalação simplificada.
| COMPONENTE | QUANTIDADE | DESCRIÇÃO |
|---|---|---|
| Módulo Solar SINE ENERGY 700 W HJT Bifacial | 5 | SN-700-144MHBS 132 células HJT / Bifacial |
| Inversor 220 V monofásico 3 kW SOLPLANET | 1 | ASW3000-S-G2 (1 MPPT, Wi-Fi) |
| Estrutura p/ 2 módulos SKS metálico mini trilho | 1 | Estrutura sem perfil incluso |
| Estrutura p/ 4 módulos SKS metálico mini trilho | 1 | Estrutura sem perfil incluso |
| Perfil de alumínio SKS 55 cm | 16 | Estrutura do kit |
| Conector SC6 macho/fêmea 1500 V PROAUTO | 4 | Conexão DC entre módulos e inversor |
| Cabo solar 6 mm² + conectores MC4 | --- | Conexão DC entre módulos e inversor |
