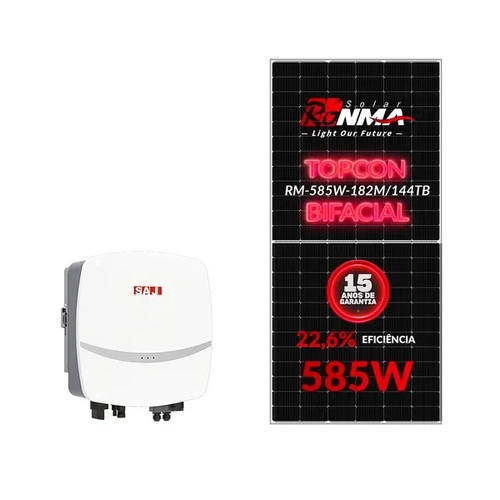

GERADOR SOLAR – SAJ 2,80 KWP 220V FIBROMETAL – SAJ
GERADOR SOLAR – SAJ 2,80 KWP 220V FIBROMETAL – SAJ
R$ 7.383,48 à vista no boleto
Descrição
ESPECIFICAÇÕES
POTÊNCIA TOTAL INSTALADA
O sistema possui potência total instalada de 2,8 kWp, composto por 4 módulos SINE ENERGY 700 W SN-700-144MHBS Bifacial e 1 inversor monofásico 220 V SAJ R5-3K-S1-15 com 1 MPPT.
MÓDULOS FOTOVOLTAICOS
Cada módulo possui potência máxima de 700 W, tensão no ponto máximo de potência (Vmp) de 42,59 V, corrente no ponto máximo de potência (Imp) de 16,43 A, tensão em circuito aberto (Voc) de 53,52 V e corrente de curto-circuito (Isc) de 18,29 A. Eficiência STC de 22,53 %. Tensão máxima do sistema: 1500 V DC. Fusível máximo série: 30 A.
GANHO BIFACIAL
Potência máxima do módulo (Pmax): 766 W
Tensão no ponto máximo de potência (Vmp): 43,70 V
Corrente no ponto máximo de potência (Imp): 17,54 A
Tensão em circuito aberto (Voc): 53,52 V
Corrente de curto-circuito (Isc): 20,29 A
CARACTERÍSTICAS DE TEMPERATURA
Coeficiente de temperatura de Pmax: -0,24 %/°C
Coeficiente de temperatura de Voc: -0,22 %/°C
Coeficiente de temperatura de Isc: 0,04 %/°C
DADOS MECÂNICOS DO MÓDULO
Tipo da célula: Monocristalina HJT
Arranjo de células: 210 × 210 mm, 132 células (22 × 6)
Vidro duplo temperado 2 mm
Quadro em liga de alumínio anodizado
Caixa de junção: IP68
Cabo: 4 mm², 40 cm
Conector: MC4 compatível
Peso: 38 kg
Dimensões: 2384 × 1303 × 33 mm
Quantidade por pallet: 33 módulos
Quantidade por container 40HQ: 594 módulos
INVERSOR SAJ R5-3K-S1-15
Entrada DC: potência máxima 5,8 kW, tensão máxima 500 V, tensão nominal 360 V, tensão mínima 50 V, faixa MPPT 50–450 V, corrente máxima 15 A, corrente máxima de curto-circuito 18 A, 1 MPPT, 1 string, interruptor DC integrado.
Saída AC: potência nominal 3 kW, potência máxima 3,3 kW (3,3 kVA), tensão 220–240 V (180–280 V), frequência 50–60 Hz ±5 Hz, corrente máxima 15 A, fator de potência 0,8 adiantado a 0,8 atrasado, THDi <3 %.
Eficiência: máxima 97,8 %, eficiência MPPT >99,9 %.
Proteções: proteção contra sobretensão, proteção anti-ilhamento, monitoramento de rede, detecção de aterramento AC, proteção contra curto-circuito AC, proteção AFCI opcional, monitoramento GFCI/DCI, proteção contra surtos DC/AC.
Dimensões: 302 × 289 × 142 mm
Peso: 7,5 kg
Topologia: não isolado
Consumo noturno: <1 W
Faixa de temperatura ambiente de operação: -40 °C a +60 °C (redução 45–60 °C)
Método de resfriamento: convecção natural
Grau de proteção: IP65
Montagem: parede
Comunicação: LED + APP, RS232/USB, RS485/RJ45, Wi-Fi/Ethernet/4G opcional
Garantia: 10 anos
APLICAÇÃO E INSTALAÇÃO
Sistema indicado para residências e pequenos comércios que buscam energia solar on-grid 220 V, com instalação simplificada, monitoramento remoto e maior eficiência em condições de sombreamento parcial.
| COMPONENTE | QUANTIDADE | DESCRIÇÃO |
|---|---|---|
| Módulo Solar SINE ENERGY 700 W Bifacial | 4 | SN-700-144MHBS 132 células HJT |
| Inversor 220 V monofásico 3 kW SAJ | 1 | R5-3K-S1-15, 1 MPPT, Wi-Fi opcional, AFCI |
| Estrutura p/ 4 módulos SKS Fibrometal autobrocante | 1 | Sem perfil incluso |
| Perfil de alumínio SKS 2,75 m | 4 | Estrutura do kit |
| Conector SC6 macho/fêmea 1500 V PROAUTO | 2 | Conexão DC entre módulos e inversor |
| Cabo solar 6 mm² + conectores MC4 | --- | Conexão DC entre módulos e inversor |
