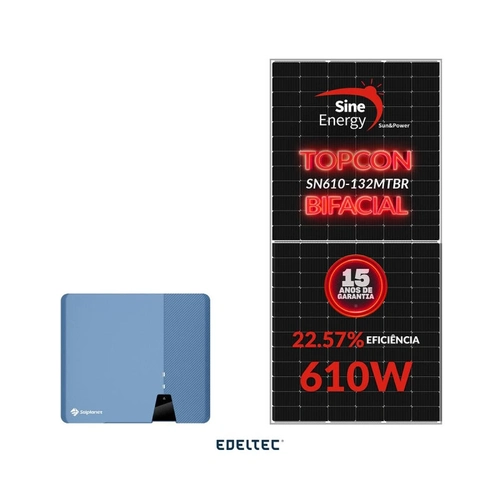

Gerador Edeltec Solar Solplanet 3,66 Kwp Mon. 220v S/estrutura (3k/610w Bifacial)
Código: E448453C
Estoque: Matriz
Gerador Edeltec Solar Solplanet 3,66 Kwp Mon. 220v S/estrutura (3k/610w Bifacial)
R$ 6.037,06 à vista no boleto
Descrição
GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
SINE ENERGY 610W SN-610-144MTBR MONO N-TYPE TOPCON BIFACIAL
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 610 W
Tensão no ponto máximo de potência (Vmp): 42,03V
Corrente no ponto máximo de potência (Imp): 14,52 A
Tensão em Circuito Aberto (Voc): 49,72 V
Corrente de Curto Circuito (Isc): 15,46 A
Eficiência: 22.57 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e temperatura de célula de 25°C.
GANHO DE POTENCIA BIFACIAL:
Potência máxima do modulo (Pmax): 668 W
Tensão no ponto máximo de potência (Vmp): 43,35V
Corrente no ponto máximo de potência (Imp): 15,41 A
Tensão em Circuito Aberto (Voc): 49,72 V
Corrente de Curto Circuito (Isc): 26,92ª
Eficiência: 24,71%
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.280 % / °C
Coeficiente de temperatura (Voc): -0.230 % / °C
Coeficiente de temperatura (Isc): 0.450 % / °C
DADOS MECÂNICOS
Tipo da célula: Monocristalina N-TYPE
Arranjo de células 210*182mm
Número de células: 132pcs(22x6)
Vidro duplo temperado revestido de 2,0mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 32 kg
Dimensão: 2384 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades
Dados Técnicos
ASW3000-S-G2
Entrada (CC):Máxima potência de entrada CC STC 4500 Wp
Tnsão de entrada máxima 600 V
Intervalo de tensão MPPT / tensão nominal de entrada 60 V a 560 V / 360 V
Tensão de alimentação inicial 60V
Tensão de entrada mínima (funcionamento) 100V
Corrente de entrada de funcionamento máxima 16A
Corrente de curto-circuito máxima 24A
Número de entradas MPPT independentes / strings por entrada MPPT 1/1
Saida (CA):
Potência ativa nominal 3000W
Potência ativa máxima 3300W
Potência aparente máxima 3300 VA
Tensão CA nominal 220V
Intervalo de tensão CA 180V a 295V
Frequência nominal / Intervalo de ajuste de frequência 60Hz
Corrente máxima de saída 15A
Fator de potência ajustável 0.8 capacitivo ... 0.8 indutivo
Fases de alimentação 1
Distorção harmônica (THD) à saída nominal <= 3%
Eficiência e Proteção:
Eficiência máxima / Eficiência Europeia 97.8 % / 97.5 %
Dispositivo de seccionamento CC Sim
Monitoramento de falhas de aterramento/monitoramento de rede CA Sim
Proteção de polaridade reversa CC /Proteção contra curto-circuito CA Sim
Monitoramento de corrente de fuga (Corrente Residual): Sim
Proteção contra surto: Tipo II
Proteção Anti-Ilhamento: Sim
Classe de proteção (de acordo com a norma IEC 62109-1) /categoria de sobretensão (de acordo com a norma IEC 62109-1): I / AC: III; DC: II
Dados Gerais:
Dimensões (L / A / P): 368 / 325 / 145 mm
Peso: 9.5 kg
Intervalo de temperatura de funcionamento: -25°C ... +60°C
Autoconsumo (noturno) < 1 W
Topologia Sem transformador
Resfriamento Convecção Natural
Grau de proteção (de acordo com a norma IEC 60529) IP66
Categoria climática (de acordo com a norma IEC 60721-3-4) 4K4H
Valor máximo permitido para a umidade relativa
(sem condensação) 100 %
Altitude de funcionamento máxima 4000 m
Funcionalidades:
Ligação CC Conector Plug-in
Ligação CA Conector Plug-in
Tipo de montagem Suporte de montagem em parede
Indicadores LED (Estado / Falha / Comunicação): Sim
Interface de comunicação1 & 2 Wi-Fi / 4G / RS485 (Opcional)
Certificados e aprovações (mais disponível mediante pedido): AS/NZS 4777.2,IEC 62109-1/2, IEC 61727, IEC 62116, NB/T32004
Inmetro: Detalhes do Registro: 008646/2024
Dados Técnicos do Modulo
SINE ENERGY 610W SN-610-144MTBR MONO N-TYPE TOPCON BIFACIAL
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 610 W
Tensão no ponto máximo de potência (Vmp): 42,03V
Corrente no ponto máximo de potência (Imp): 14,52 A
Tensão em Circuito Aberto (Voc): 49,72 V
Corrente de Curto Circuito (Isc): 15,46 A
Eficiência: 22.57 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e temperatura de célula de 25°C.
GANHO DE POTENCIA BIFACIAL:
Potência máxima do modulo (Pmax): 668 W
Tensão no ponto máximo de potência (Vmp): 43,35V
Corrente no ponto máximo de potência (Imp): 15,41 A
Tensão em Circuito Aberto (Voc): 49,72 V
Corrente de Curto Circuito (Isc): 26,92ª
Eficiência: 24,71%
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.280 % / °C
Coeficiente de temperatura (Voc): -0.230 % / °C
Coeficiente de temperatura (Isc): 0.450 % / °C
DADOS MECÂNICOS
Tipo da célula: Monocristalina N-TYPE
Arranjo de células 210*182mm
Número de células: 132pcs(22x6)
Vidro duplo temperado revestido de 2,0mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 32 kg
Dimensão: 2384 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades
Dados Técnicos
ASW3000-S-G2
Entrada (CC):Máxima potência de entrada CC STC 4500 Wp
Tnsão de entrada máxima 600 V
Intervalo de tensão MPPT / tensão nominal de entrada 60 V a 560 V / 360 V
Tensão de alimentação inicial 60V
Tensão de entrada mínima (funcionamento) 100V
Corrente de entrada de funcionamento máxima 16A
Corrente de curto-circuito máxima 24A
Número de entradas MPPT independentes / strings por entrada MPPT 1/1
Saida (CA):
Potência ativa nominal 3000W
Potência ativa máxima 3300W
Potência aparente máxima 3300 VA
Tensão CA nominal 220V
Intervalo de tensão CA 180V a 295V
Frequência nominal / Intervalo de ajuste de frequência 60Hz
Corrente máxima de saída 15A
Fator de potência ajustável 0.8 capacitivo ... 0.8 indutivo
Fases de alimentação 1
Distorção harmônica (THD) à saída nominal <= 3%
Eficiência e Proteção:
Eficiência máxima / Eficiência Europeia 97.8 % / 97.5 %
Dispositivo de seccionamento CC Sim
Monitoramento de falhas de aterramento/monitoramento de rede CA Sim
Proteção de polaridade reversa CC /Proteção contra curto-circuito CA Sim
Monitoramento de corrente de fuga (Corrente Residual): Sim
Proteção contra surto: Tipo II
Proteção Anti-Ilhamento: Sim
Classe de proteção (de acordo com a norma IEC 62109-1) /categoria de sobretensão (de acordo com a norma IEC 62109-1): I / AC: III; DC: II
Dados Gerais:
Dimensões (L / A / P): 368 / 325 / 145 mm
Peso: 9.5 kg
Intervalo de temperatura de funcionamento: -25°C ... +60°C
Autoconsumo (noturno) < 1 W
Topologia Sem transformador
Resfriamento Convecção Natural
Grau de proteção (de acordo com a norma IEC 60529) IP66
Categoria climática (de acordo com a norma IEC 60721-3-4) 4K4H
Valor máximo permitido para a umidade relativa
(sem condensação) 100 %
Altitude de funcionamento máxima 4000 m
Funcionalidades:
Ligação CC Conector Plug-in
Ligação CA Conector Plug-in
Tipo de montagem Suporte de montagem em parede
Indicadores LED (Estado / Falha / Comunicação): Sim
Interface de comunicação1 & 2 Wi-Fi / 4G / RS485 (Opcional)
Certificados e aprovações (mais disponível mediante pedido): AS/NZS 4777.2,IEC 62109-1/2, IEC 61727, IEC 62116, NB/T32004
Inmetro: Detalhes do Registro: 008646/2024
| Sku | Quantidade | Descrição |
|---|---|---|
| 24381 | 2 | CONECTOR SC6 MACHO/FEMEA 1500V PROAUTO |
| 24774 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 25MTS |
| 24779 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 25MTS |
| 414670 | 1 | INVERSOR 220V SOLPLANET 2MPPT MONOFASICO 3KW ASW3000-S-G2 WIFI AFCI |
| 438678 | 6 | MODULO SOLAR SINE ENERGY 610W SN-610-132MTB 132 CELLS TOPCON BIFACIAL - 740 UN/CNTR |
