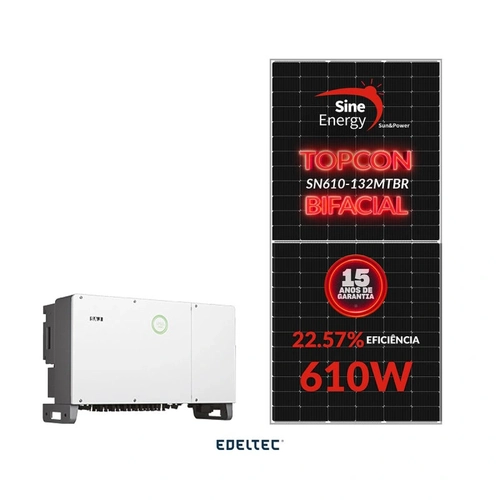

Gerador Edeltec Solar Saj 130,54 Kwp Tri. 380v S/estrutura (75k/610w Bifacial)
Código: E448325C
Estoque: Matriz
Gerador Edeltec Solar Saj 130,54 Kwp Tri. 380v S/estrutura (75k/610w Bifacial)
R$ 198.023,94 à vista no boleto
Descrição
GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
SINE ENERGY 610W SN-610-144MTBR MONO N-TYPE TOPCON BIFACIAL
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 610 W
Tensão no ponto máximo de potência (Vmp): 42,03V
Corrente no ponto máximo de potência (Imp): 14,52 A
Tensão em Circuito Aberto (Voc): 49,72 V
Corrente de Curto Circuito (Isc): 15,46 A
Eficiência: 22.57 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e temperatura de célula de 25°C.
GANHO DE POTENCIA BIFACIAL:
Potência máxima do modulo (Pmax): 668 W
Tensão no ponto máximo de potência (Vmp): 43,35V
Corrente no ponto máximo de potência (Imp): 15,41 A
Tensão em Circuito Aberto (Voc): 49,72 V
Corrente de Curto Circuito (Isc): 26,92ª
Eficiência: 24,71%
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.280 % / °C
Coeficiente de temperatura (Voc): -0.230 % / °C
Coeficiente de temperatura (Isc): 0.450 % / °C
DADOS MECÂNICOS
Tipo da célula: Monocristalina N-TYPE
Arranjo de células 210*182mm
Número de células: 132pcs(22x6)
Vidro duplo temperado revestido de 2,0mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 32 kg
Dimensão: 2384 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades
Dados Técnicos do Inversor
SAJ - C6-75K-T6-40
Entrada (Input - DC)
Potência DC máxima 144000 W
Tensão máxima de entrada CC 1100 V
Faixa de tensão MPPT 180 V a 1000 V
Tensão nominal de entrada 600 V
Tensão de partida: 200 V
Corrente de entrada máxima 6*40 A
Corrente de curto máxima 6*50 A
Número de MPPT 6
Número de STRING por MPPT 2
Chave seccionadora: Integrado
Saída (Output - AC)
Potência nominal de saída 75000 W
Máxima potência CA: 82500 VA
Corrente máxima de saída 119,1 A
Tensão de entrada 220/380V, 230V/400
Frequência 50Hz, 60Hz / +- 5Hz
Distorção Harmônica (TDHI) na potência nominal < 3%
Fator de potência > 0.8 indutivo ~ 0.8 capacitivo
Cabos CA: 3L+N+PE
Eficiência
Máxima Eficiência 98,8%
Eficiência MPPT > 99.5%
Proteção
Monitoramento corrente string CC: Integrado
Detecção temperatura interna: Integrada
Monitoramento Corrente Resíduo: Integrado
Detecção de resistência de isolamento CC: Integrado
Proteção Anti-ilhamento: AFD
Proteção polaridade reversa CC: Integrado
Proteção Surto CC: Tipo II
Proteção Surto CA: Tipo II
Proteção Sobrecorrente CA: Integrado
Proteção Curto Circuito CA: Integrado
Proteção Sobretensão CA: Integrado
Proteção AFCI: Opcional
Recuperação PID: Opcional
Interface
Conexão CC: MC4
Conexão CA: Terminal OT/DT (Max 240mm²)
Display: LED+APP (Bluetooth)
Porta de Comunicação: RS232(USB)+RS485(RJ45)
Modo de comunicação: Wi-Fi / Ethernet / PLC (Opcional)
Dados Gerais
Topologia: Sem transformador
Consumo Noturno: <2 W
Faixa de temperatura operacional: -40ºC a +60ºC
Método de resfriamento: Ventilador Inteligente
Umidade no ambiente: 0 ? 100% sem condensação
Altitude do Local: 4000m (>3000m com depreciação de potência)
Ruido: <60 dBA
Grau de Proteção: IP 66
Montagem: Montagem na parede
Dimensão: 660*1045*361 mm
Peso (Kg): 93,00
Padrão aplicável: EN 62109-1/2, EN 61000-6-2/4, EN 50438, EN 50549, C10/11, IEC 62116, IEC 61727,RD 1699, RD 413, UNE 206006, UNE 206007, NTS, CEI 0-16,AS 4777.2, NBR 16149, NBR 16150 VDE-AR-N 4105, VDE 0126-1-1.
Dados Técnicos do Modulo
SINE ENERGY 610W SN-610-144MTBR MONO N-TYPE TOPCON BIFACIAL
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 610 W
Tensão no ponto máximo de potência (Vmp): 42,03V
Corrente no ponto máximo de potência (Imp): 14,52 A
Tensão em Circuito Aberto (Voc): 49,72 V
Corrente de Curto Circuito (Isc): 15,46 A
Eficiência: 22.57 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e temperatura de célula de 25°C.
GANHO DE POTENCIA BIFACIAL:
Potência máxima do modulo (Pmax): 668 W
Tensão no ponto máximo de potência (Vmp): 43,35V
Corrente no ponto máximo de potência (Imp): 15,41 A
Tensão em Circuito Aberto (Voc): 49,72 V
Corrente de Curto Circuito (Isc): 26,92ª
Eficiência: 24,71%
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.280 % / °C
Coeficiente de temperatura (Voc): -0.230 % / °C
Coeficiente de temperatura (Isc): 0.450 % / °C
DADOS MECÂNICOS
Tipo da célula: Monocristalina N-TYPE
Arranjo de células 210*182mm
Número de células: 132pcs(22x6)
Vidro duplo temperado revestido de 2,0mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 32 kg
Dimensão: 2384 x 1134 x 30 mm
QTD modulo por pallet: 37 unidades
QTD por container 40HQ: 740 unidades
Dados Técnicos do Inversor
SAJ - C6-75K-T6-40
Entrada (Input - DC)
Potência DC máxima 144000 W
Tensão máxima de entrada CC 1100 V
Faixa de tensão MPPT 180 V a 1000 V
Tensão nominal de entrada 600 V
Tensão de partida: 200 V
Corrente de entrada máxima 6*40 A
Corrente de curto máxima 6*50 A
Número de MPPT 6
Número de STRING por MPPT 2
Chave seccionadora: Integrado
Saída (Output - AC)
Potência nominal de saída 75000 W
Máxima potência CA: 82500 VA
Corrente máxima de saída 119,1 A
Tensão de entrada 220/380V, 230V/400
Frequência 50Hz, 60Hz / +- 5Hz
Distorção Harmônica (TDHI) na potência nominal < 3%
Fator de potência > 0.8 indutivo ~ 0.8 capacitivo
Cabos CA: 3L+N+PE
Eficiência
Máxima Eficiência 98,8%
Eficiência MPPT > 99.5%
Proteção
Monitoramento corrente string CC: Integrado
Detecção temperatura interna: Integrada
Monitoramento Corrente Resíduo: Integrado
Detecção de resistência de isolamento CC: Integrado
Proteção Anti-ilhamento: AFD
Proteção polaridade reversa CC: Integrado
Proteção Surto CC: Tipo II
Proteção Surto CA: Tipo II
Proteção Sobrecorrente CA: Integrado
Proteção Curto Circuito CA: Integrado
Proteção Sobretensão CA: Integrado
Proteção AFCI: Opcional
Recuperação PID: Opcional
Interface
Conexão CC: MC4
Conexão CA: Terminal OT/DT (Max 240mm²)
Display: LED+APP (Bluetooth)
Porta de Comunicação: RS232(USB)+RS485(RJ45)
Modo de comunicação: Wi-Fi / Ethernet / PLC (Opcional)
Dados Gerais
Topologia: Sem transformador
Consumo Noturno: <2 W
Faixa de temperatura operacional: -40ºC a +60ºC
Método de resfriamento: Ventilador Inteligente
Umidade no ambiente: 0 ? 100% sem condensação
Altitude do Local: 4000m (>3000m com depreciação de potência)
Ruido: <60 dBA
Grau de Proteção: IP 66
Montagem: Montagem na parede
Dimensão: 660*1045*361 mm
Peso (Kg): 93,00
Padrão aplicável: EN 62109-1/2, EN 61000-6-2/4, EN 50438, EN 50549, C10/11, IEC 62116, IEC 61727,RD 1699, RD 413, UNE 206006, UNE 206007, NTS, CEI 0-16,AS 4777.2, NBR 16149, NBR 16150 VDE-AR-N 4105, VDE 0126-1-1.
| Sku | Quantidade | Descrição |
|---|---|---|
| 24381 | 24 | CONECTOR SC6 MACHO/FEMEA 1500V PROAUTO |
| 101106 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 400MTS |
| 101114 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 400MTS |
| 360702 | 1 | INVERSOR 380V SAJ 6MPPT TRIFASICO 75KW C6-75K-T6-40 WIFI NEW AFCI |
| 438678 | 214 | MODULO SOLAR SINE ENERGY 610W SN-610-132MTB 132 CELLS TOPCON BIFACIAL - 740 UN/CNTR |
