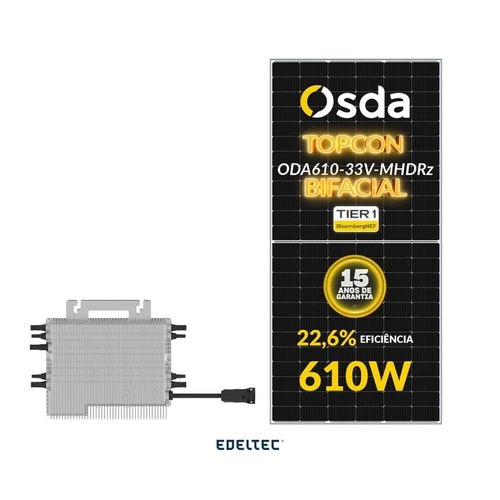

Gerador Edeltec Solar Micro Deye 7,32 Kwp Mon. 220v Metalico (6,75k/610w Bifacial)
Código: E458612C
Estoque: Matriz
Gerador Edeltec Solar Micro Deye 7,32 Kwp Mon. 220v Metalico (6,75k/610w Bifacial)
R$ 13.238,28 à vista no boleto
Descrição
GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
OSDA 610W ODA610-33V-MHDRZ
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 610 W
Tensão no ponto máximo de potência (Vmp): 40,46V
Corrente no ponto máximo de potência (Imp): 15,08 A
Tensão em Circuito Aberto (Voc): 48,68 V +- 3%
Corrente de Curto Circuito (Isc): 15,96 A +- 3%
Eficiência: 22,6 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 35 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e Temperatura de célula de 25°C.
Ganho Bifacial (BNPI)
Potência máxima do modulo (Pmax): 676 W
Tensão no ponto máximo de potência (Vmp): 40,46V
Corrente no ponto máximo de potência (Imp): 16,71 A
Tensão em Circuito Aberto (Voc): 48,68 V +- 3%
Corrente de Curto Circuito (Isc): 17,67 A +- 3%
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.290 % / °C
Coeficiente de temperatura (Voc): -0.250 % / °C
Coeficiente de temperatura (Isc): +0.041 % / °C
DADOS MECÂNICOS
Tipo da célula:182*105 (N TYPE Bifacial Mono)
Arranjo de células 132 (12*11)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseira Vidro vitrificado 2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 32,40 Kg
Dimensão: 2384*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs
Dados Técnicos do Inversor
DEYE SUN-M225G4-EU-Q0
Entrada (Input - DC)
Potência DC recomendada (STC): 210~700W (4)
Tensão máxima de entrada C: 60 V
Faixa de tensão MPPT 25~55 V
Faixa de tensão DC operacional: 20~60V
Tensão nominal 42,5 V
Corrente de entrada máxima 18 X 4 A
Corrente máxima de curto circuito 27 X 4 A
Quantidade de MPPT/Entrada 4/1
Saída (Output - AC)
Potência nominal de saída: 2250 W
Corrente máxima de saída: 10 A
Tensão Nominal 220/230V
Frequência: 60.0 Hz
Fator de potência >0.99
Máximo por cabo Tronco: 3
Distorção harmônica de corrente total THDi: <3%
Corrente de injeção CC: <0.5%In
Eficiência
Eficiência Máxima: 96.5%
Eficiência MPPT > 99%
Proteção
Proteção contra polaridade reversa CC: Sim
Proteção contra sobrecorrente CA: Sim
Proteção contra sobretensão CA: Sim
Monitoramento da rede elétrica: Sim
Monitoramento da proteção de Anti-Ilhamento: Sim
Detecção de falha de aterramento: Sim
Proteção contra queda de carga por sobretensão: Sim
Grau de proteção contra sobrecarga: TIPO II (CC), TIPO II (CA)
Parâmetros Gerais
Faixa de temperatura operacional: -40ºC a +65ºC, > 45ºC de redução
Conexão DC MC4
Conexão AC conector Plug-in
Comunicação: WIFI
Resfriamento: Convecção Natural
Grau de proteção: IP67
Topologia do inversor: Isolado
Dimensão: 311x250,5x36,5 mm
Peso (Kg): 5.1
Garantia: 15 anos
Registro Inmetro: 001070/2024 Data Concessão 31/01/2024
** ATENÇÃO! **
SE ADQUIRIDO DE FORMA AVULSA, A EDELTEC INDICA A COMPRA DO CONECTOR DEYE MICROINVERSOR MACHO - AC TRUNK NEW (SKU: 286844) PARA LIGAÇÃO DA ALIMENTAÇÃO CA COM O CABO TRONCO DO MICRO INVERSOR. ITEM VENDIDO SEPARADAMENTE. **
Dados Técnicos do Modulo
OSDA 610W ODA610-33V-MHDRZ
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 610 W
Tensão no ponto máximo de potência (Vmp): 40,46V
Corrente no ponto máximo de potência (Imp): 15,08 A
Tensão em Circuito Aberto (Voc): 48,68 V +- 3%
Corrente de Curto Circuito (Isc): 15,96 A +- 3%
Eficiência: 22,6 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 35 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e Temperatura de célula de 25°C.
Ganho Bifacial (BNPI)
Potência máxima do modulo (Pmax): 676 W
Tensão no ponto máximo de potência (Vmp): 40,46V
Corrente no ponto máximo de potência (Imp): 16,71 A
Tensão em Circuito Aberto (Voc): 48,68 V +- 3%
Corrente de Curto Circuito (Isc): 17,67 A +- 3%
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.290 % / °C
Coeficiente de temperatura (Voc): -0.250 % / °C
Coeficiente de temperatura (Isc): +0.041 % / °C
DADOS MECÂNICOS
Tipo da célula:182*105 (N TYPE Bifacial Mono)
Arranjo de células 132 (12*11)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseira Vidro vitrificado 2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 32,40 Kg
Dimensão: 2384*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs
Dados Técnicos do Inversor
DEYE SUN-M225G4-EU-Q0
Entrada (Input - DC)
Potência DC recomendada (STC): 210~700W (4)
Tensão máxima de entrada C: 60 V
Faixa de tensão MPPT 25~55 V
Faixa de tensão DC operacional: 20~60V
Tensão nominal 42,5 V
Corrente de entrada máxima 18 X 4 A
Corrente máxima de curto circuito 27 X 4 A
Quantidade de MPPT/Entrada 4/1
Saída (Output - AC)
Potência nominal de saída: 2250 W
Corrente máxima de saída: 10 A
Tensão Nominal 220/230V
Frequência: 60.0 Hz
Fator de potência >0.99
Máximo por cabo Tronco: 3
Distorção harmônica de corrente total THDi: <3%
Corrente de injeção CC: <0.5%In
Eficiência
Eficiência Máxima: 96.5%
Eficiência MPPT > 99%
Proteção
Proteção contra polaridade reversa CC: Sim
Proteção contra sobrecorrente CA: Sim
Proteção contra sobretensão CA: Sim
Monitoramento da rede elétrica: Sim
Monitoramento da proteção de Anti-Ilhamento: Sim
Detecção de falha de aterramento: Sim
Proteção contra queda de carga por sobretensão: Sim
Grau de proteção contra sobrecarga: TIPO II (CC), TIPO II (CA)
Parâmetros Gerais
Faixa de temperatura operacional: -40ºC a +65ºC, > 45ºC de redução
Conexão DC MC4
Conexão AC conector Plug-in
Comunicação: WIFI
Resfriamento: Convecção Natural
Grau de proteção: IP67
Topologia do inversor: Isolado
Dimensão: 311x250,5x36,5 mm
Peso (Kg): 5.1
Garantia: 15 anos
Registro Inmetro: 001070/2024 Data Concessão 31/01/2024
** ATENÇÃO! **
SE ADQUIRIDO DE FORMA AVULSA, A EDELTEC INDICA A COMPRA DO CONECTOR DEYE MICROINVERSOR MACHO - AC TRUNK NEW (SKU: 286844) PARA LIGAÇÃO DA ALIMENTAÇÃO CA COM O CABO TRONCO DO MICRO INVERSOR. ITEM VENDIDO SEPARADAMENTE. **
| Sku | Quantidade | Descrição |
|---|---|---|
| 1294 | 3 | ESTRUTURA P/ 4 MOD. SKS METALICO MINI TRILHO (S/ PERFIL) |
| 25159 | 30 | PERFIL DE ALUMINIO SKS 55CM ALTO |
| 25256 | 6 | SUPORTE VERTICAL SKS L PARA MICROINVERSOR |
| 222130 | 3 | MICRO INVERSOR 220V DEYE 4MPPT MONOFASICO 2,25KW SUN-M225G4-EU-Q0 WIFI |
| 222132 | 2 | CONECTOR DEYE MICROINVERSOR TIPO T - AC TRUNK NEW |
| 222133 | 2 | CONECTOR DEYE MICROINVERSOR FEMEA - AC TRUNK NEW |
| 286844 | 3 | CONECTOR DEYE MICROINVERSOR MACHO - AC TRUNK NEW |
| 344500 | 12 | MODULO SOLAR OSDA 610W ODA610-33V-MHDRZ 132 CELLS TOPCON BIFACIAL - 740 UN/CNTR |
