ESPECIFICAÇÕES

POTÊNCIA TOTAL INSTALADA

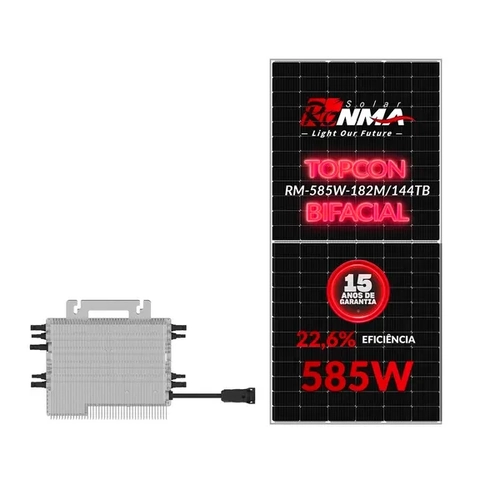

O sistema possui potência total instalada de 1,76 kWp, composto por 3 módulos RONMA 585W RM-585W-182M/144TB Topcon Bifacial e 1 microinversor monofásico 220V DEYE SUN-M225G4-EU-Q0 com 4 MPPTs independentes.

MÓDULOS FOTOVOLTAICOS
Cada módulo possui potência máxima de 585 W, tensão no ponto máximo de potência (Vmp) de 43,27 V, corrente no ponto máximo de potência (Imp) de 13,52 A, tensão em circuito aberto (Voc) de 51,50 V e corrente de curto-circuito (Isc) de 14,36 A. Eficiência STC de 22,6%. Tensão máxima do sistema: 1500 V DC. Fusível máximo série: 30 A.

GANHO BIFACIAL
O módulo apresenta ganho bifacial estimado: 5% (Pmax 599 W, eficiência 23,17%), 15% (Pmax 656 W, eficiência 25,37%) e 25% (Pmax 713 W, eficiência 27,58%).

CARACTERÍSTICAS DE TEMPERATURA
Coeficiente de temperatura de Pmax: -0,29 %/°C; de Voc: -0,25 %/°C; de Isc: 0,045 %/°C.

DADOS MECÂNICOS DO MÓDULO
Arranjo de células 182 × 91 mm, 144 células (24 × 6). Vidro temperado de 2 mm, quadro em alumínio anodizado. Caixa de junção IP68. Cabo 4 mm² com 1300 mm e conector MC4 compatível. Peso: 32 kg. Dimensões: 2278 × 1134 × 30 mm. Quantidade por pallet: 37 módulos; por container 40HQ: 740 módulos.

MICROINVERSOR DEYE SUN-M225G4-EU-Q0
Entrada DC: faixa de potência recomendada 210–700 W por módulo, tensão operacional 20–60 V, tensão máxima de entrada 60 V, faixa MPPT 25–55 V. Corrente máxima de entrada: 18 A × 4 MPPT, corrente máxima de curto-circuito 27 A × 4 MPPT.

Saída AC: potência nominal 2250 W, corrente máxima 10 A, tensão nominal 220/230 V, frequência 60 Hz, fator de potência >0,99, THDi <3%. Eficiência máxima 96,5%, eficiência MPPT >99%.

Proteções: polaridade reversa DC, sobrecorrente AC, sobretensão AC, monitoramento anti-ilhamento, detecção de falha de aterramento, proteção contra surtos DC/AC.

Dimensões: 311 × 250,5 × 36,5 mm; peso 5,1 kg; grau de proteção IP67. Comunicação Wi-Fi, resfriamento por convecção natural, topologia isolada. Garantia de 15 anos. Registro Inmetro 001070/2024.

APLICAÇÃO E INSTALAÇÃO
Sistema indicado para residências e pequenos comércios que buscam energia solar on-grid 220 V com instalação simplificada via microinversores, monitoramento avançado e maior eficiência em caso de sombreamento parcial.
